Tấm và khung lọc

Tấm lọc dạng tấm và khung là những thiết kế tấm lọc phổ biến được sử dụng rộng rãi trong các quy trình tách chất rắn-lỏng khác nhau. Thiết kế tấm lọc này được biết đến với cấu trúc đơn giản nhưng hiệu quả. Các tấm lọc dạng tấm và khung bao gồm một loạt các tấm và khung song song trong đó vải lọc hoặc vật liệu lọc khác được kẹp giữa các tấm và khung. Khi tấm lọc được lắp ráp và điều áp, chất lỏng cần xử lý sẽ đi qua vật liệu lọc và các hạt rắn bị giữ lại trên bề mặt của vải lọc, từ đó đạt được sự phân tách chất lỏng rắn.

Ngoài ra, các tấm lọc dạng tấm và khung có thể được tùy chỉnh theo các nhu cầu công nghiệp khác nhau, bao gồm lựa chọn vật liệu (như polypropylen, thép không gỉ, v.v.) để thích ứng với các điều kiện vận hành và đặc tính môi trường khác nhau. Do hiệu suất lọc hiệu quả, tấm lọc dạng tấm và khung được sử dụng rộng rãi trong nhiều ngành công nghiệp như hóa chất, dược phẩm, chế biến thực phẩm và xử lý nước thải.

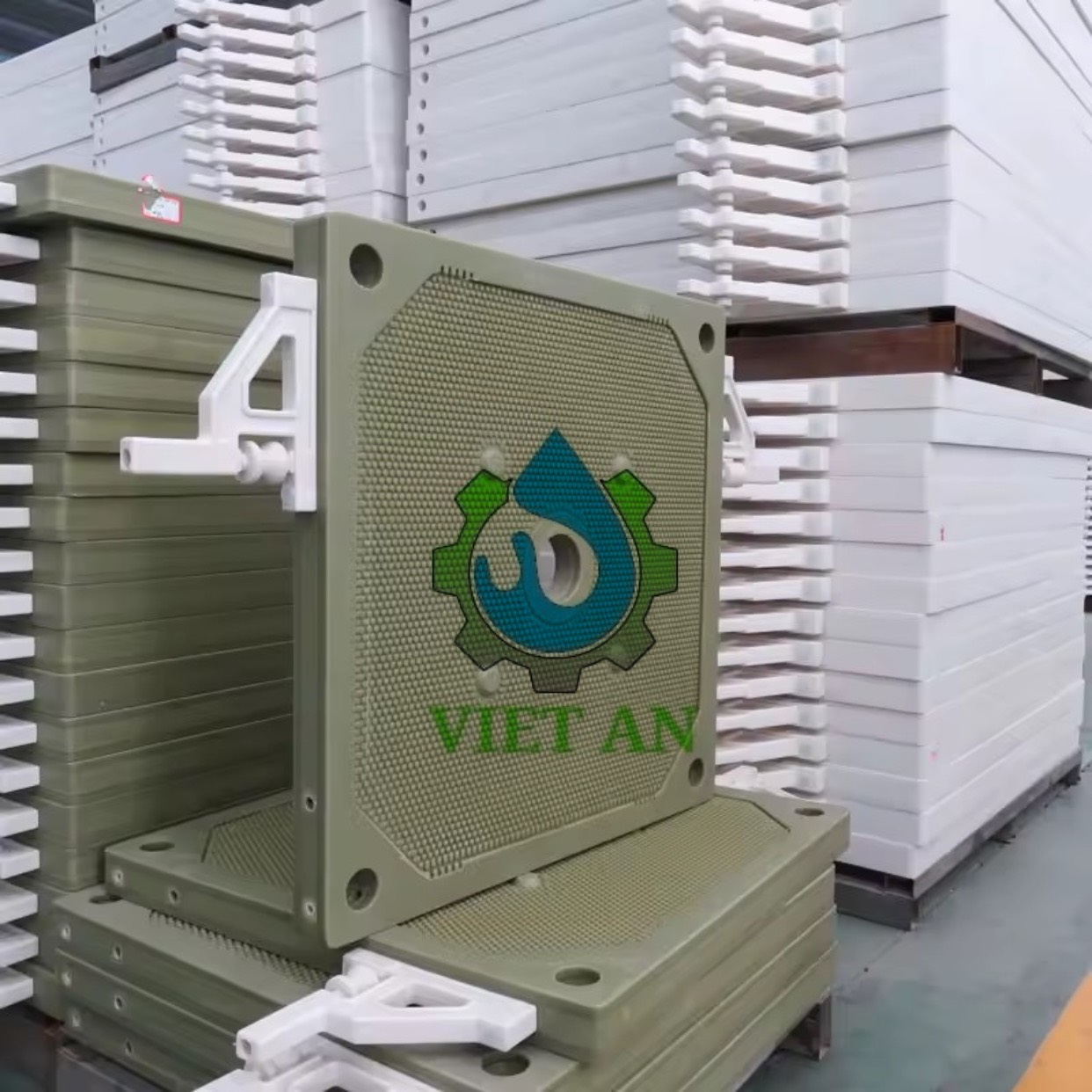

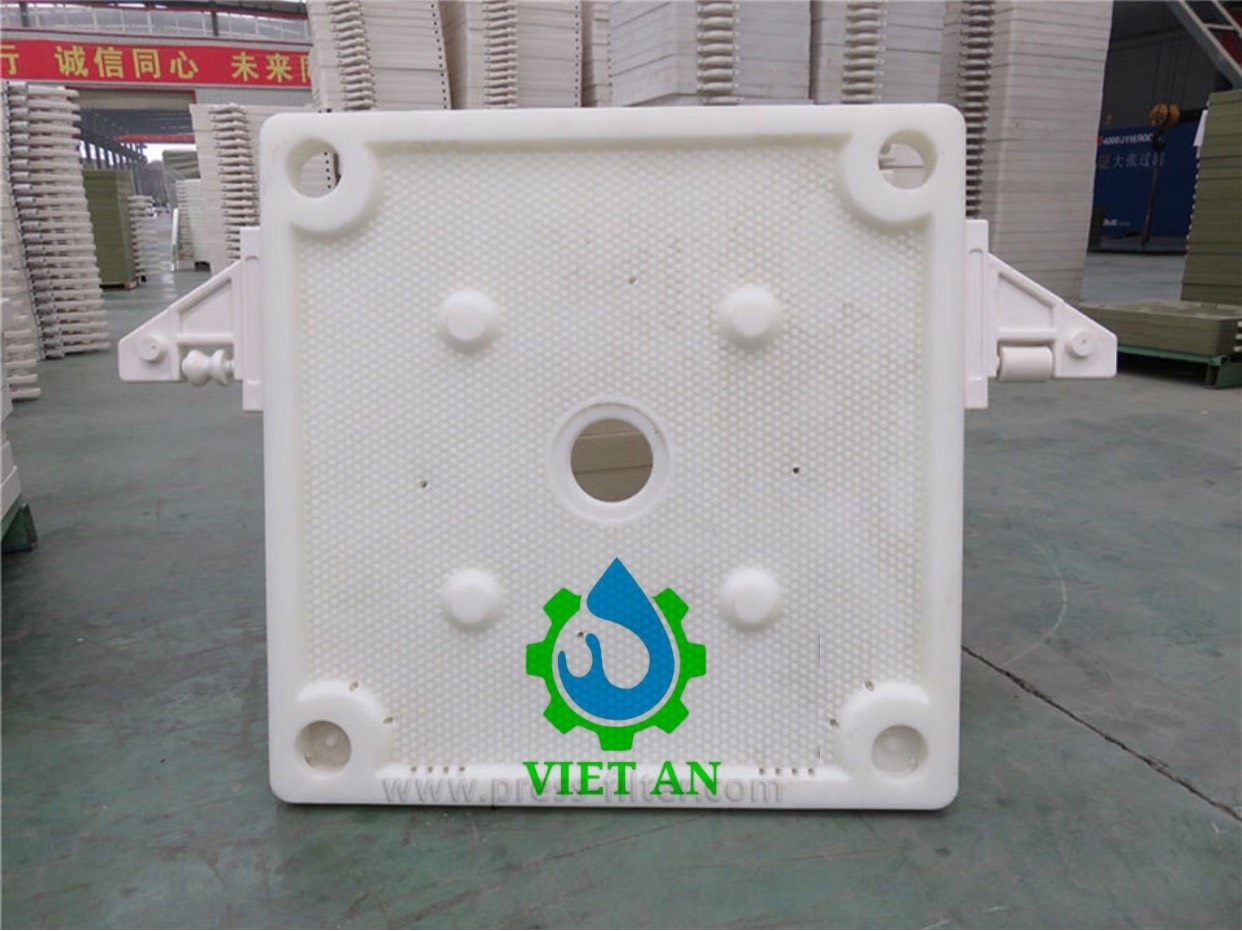

Tấm khung bản thường

Tấm khung bản thường dựa trên sự tiến bộ của cấu trúc tấm và khung, và phương pháp hoạt động của nó giống như quy trình ép lọc của hệ thống tấm và khung. Do tấm lọc buồng tích hợp tấm và khung nên cấu trúc đạt được độ ổn định đáng kể. Điều này có nghĩa là tấm lọc buồng lõm có thể được áp dụng để lọc áp suất cao lên tới 5,0MPa.

Tấm lọc lõm là thiết bị lọc cơ bản giá rẻ và hiệu quả phù hợp cho các quá trình lọc đòi hỏi hàm lượng chất rắn trong bánh lọc thấp. Uniwin có thể cung cấp các tấm lọc buồng ở nhiều kích cỡ khác nhau với dòng chảy mở hoặc dòng chảy ẩn.

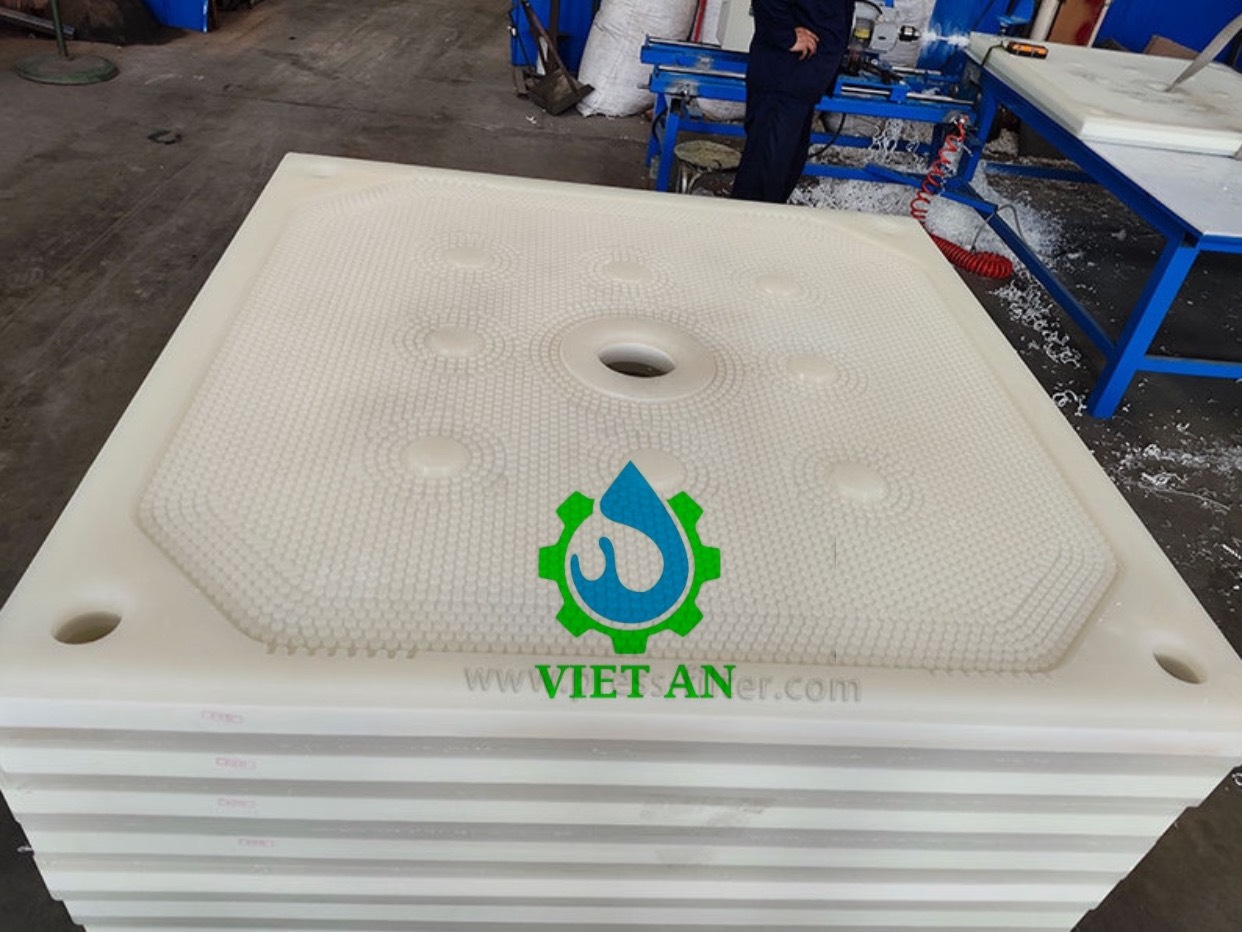

Tấm lọc màng

Tấm lọc màng bao gồm hai màng và một tấm lõi trung tâm. Nước hoặc khí nén được đưa vào khoang giữa tấm lõi và màng, làm cho màng nở ra và nén buồng lọc hình thành với tấm lọc hộp, nhờ đó nâng cao hàm lượng chất rắn. Các màng, là thành phần chuyển động chính, dễ bị biến dạng và hư hỏng do chuyển động lặp đi lặp lại.

Tấm lọc màng được phân loại thành loại cao su và polypropylen. Thông thường, màng của tấm lọc màng cao su được nhúng vào rãnh của tấm lõi, cho phép tháo rời và thay thế đơn giản. Điều này được tạo điều kiện thuận lợi nhờ tính đàn hồi cao của màng cao su, khiến nó ít bị hư hại hơn. Ngược lại, màng của tấm lọc polypropylen thường được hàn thành một mảnh, khiến màng không thể thay thế được sau khi hàn.

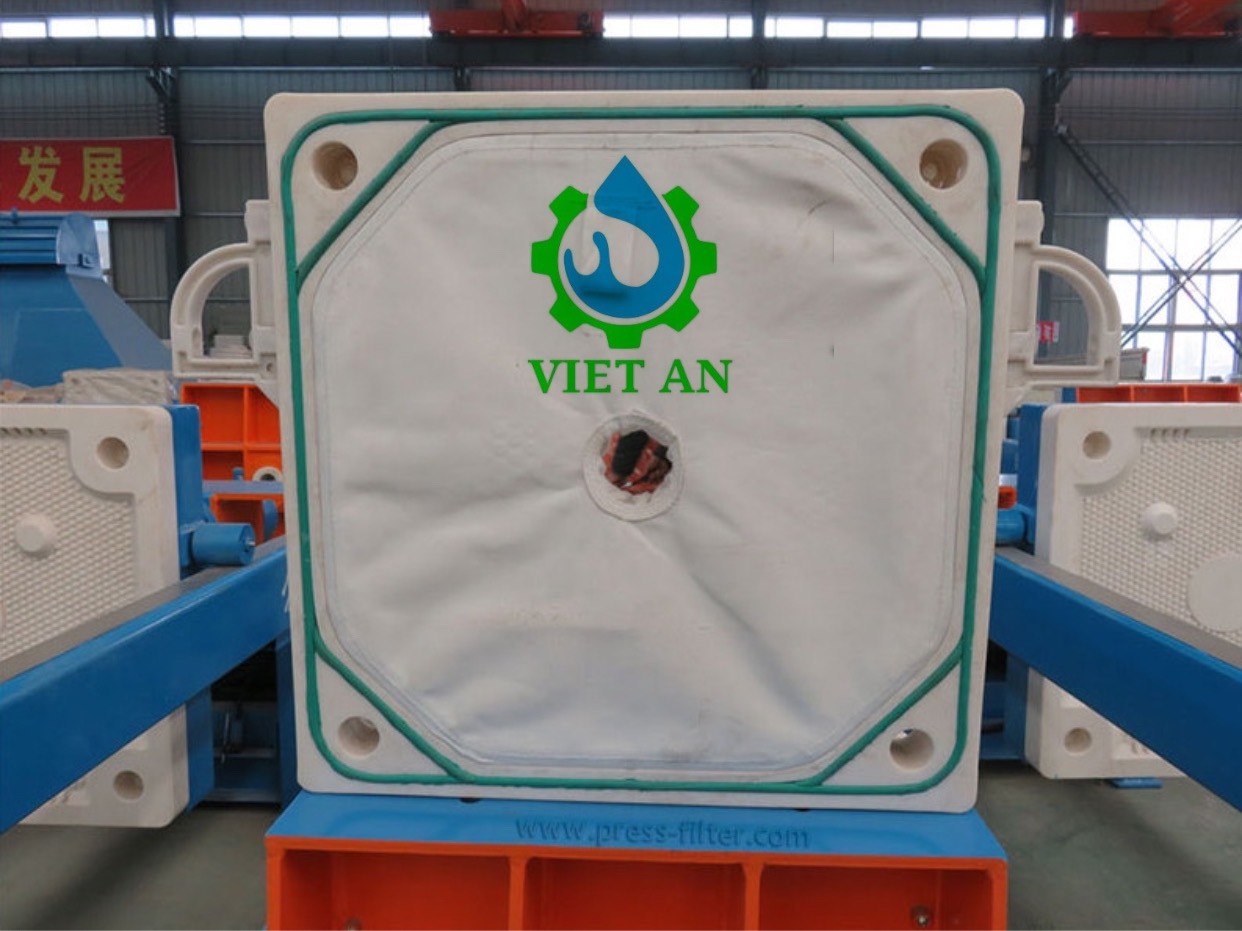

Tấm lọc có gioăng

Tấm lọc có gioăng là một loại tấm lọc mới, được đúc bằng polypropylen có độ bền cao cùng một lúc. Đặc điểm nổi bật của tấm lọc này là việc nhúng trực tiếp màng lọc hoặc vải vào thân tấm lọc. Thông thường, công nghệ bịt kín tiên tiến được sử dụng để đảm bảo sự gắn kết chắc chắn giữa vải lọc và tấm lọc, từ đó ngăn chặn bất kỳ sự rò rỉ và sai lệch nào của vật liệu lọc.

Tấm lọc có hai rãnh, một ở bên trong và một ở bên ngoài. Rãnh bên ngoài được thiết kế để chứa dải bịt kín, trong khi rãnh bên trong cố định vải lọc kín tại chỗ. Hai dải niêm phong này đảm bảo niêm phong tấm lọc hiệu quả. Sau khi được nén, buồng lọc trở nên kín khí, ngăn ngừa rò rỉ chất lỏng hoặc phát tán mùi trong quá trình lọc và xả. Máy ép lọc có đệm được sử dụng rộng rãi trong các ngành công nghiệp xử lý các chất ăn mòn và dễ bay hơi, bao gồm thuốc trừ sâu, hóa chất, axit mạnh và kiềm mạnh.

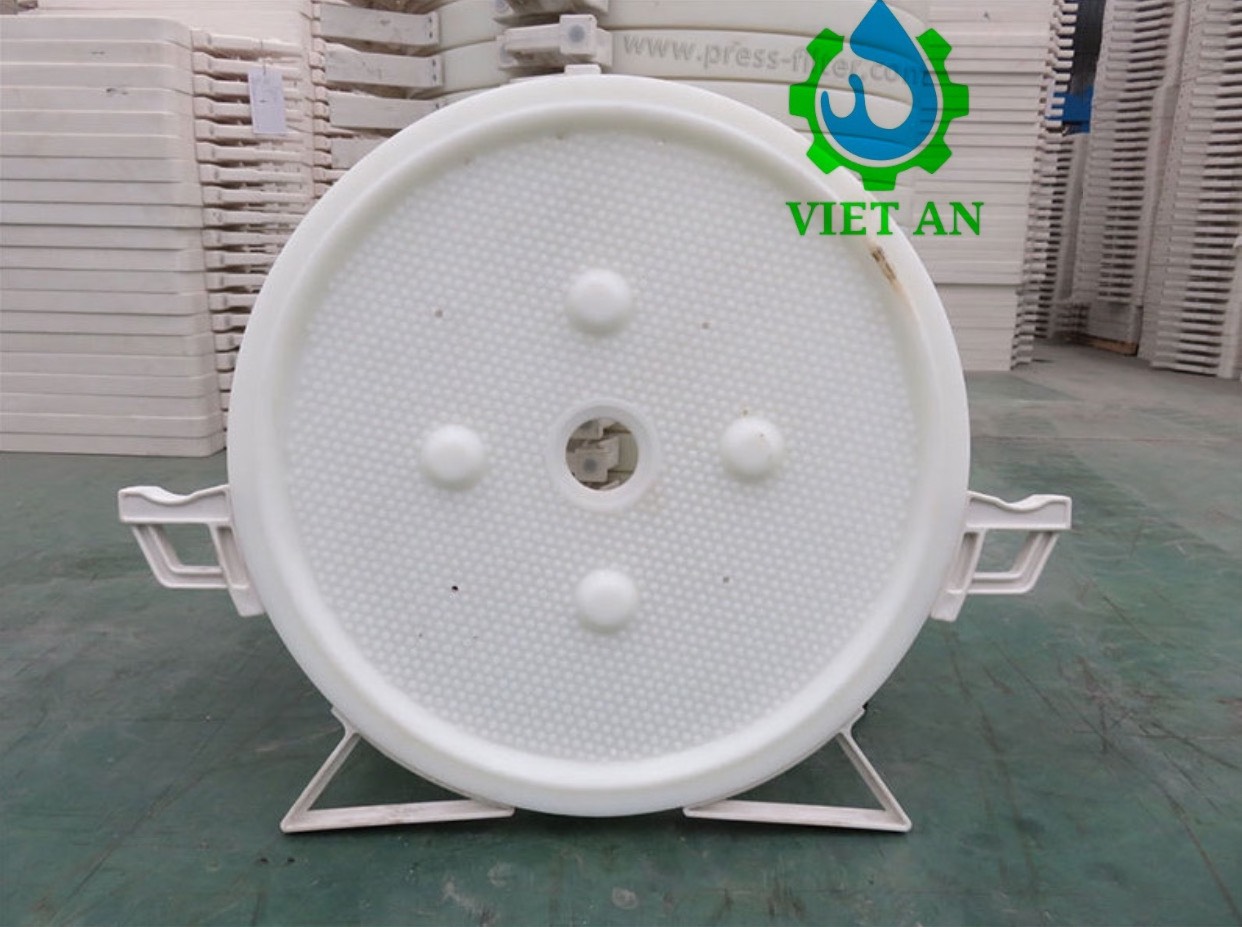

Tấm lọc tròn

Tấm lọc tròn là một hình dạng cụ thể của tấm lọc thường được sử dụng trong các loại thiết bị lọc đặc biệt. Tấm lọc này phù hợp cho các ứng dụng trong môi trường áp suất cao do thiết kế tròn độc đáo. Thiết kế cấu trúc của tấm lọc hình tròn giúp tối ưu hóa diện tích lọc, cho phép tận dụng hiệu quả hơn không gian bên trong của thiết bị, từ đó nâng cao hiệu quả lọc.

Loại tấm lọc này có thể được làm từ nhiều loại vật liệu khác nhau, chẳng hạn như polypropylen, thép không gỉ hoặc gang. Vật liệu thích hợp nhất có thể được lựa chọn theo môi trường sử dụng. Tấm lọc tròn thường được sử dụng trong sản xuất đồ uống, công nghiệp dược phẩm và xử lý hóa chất, đặc biệt là những nơi cần lọc có độ chính xác cao và hiệu quả cao.

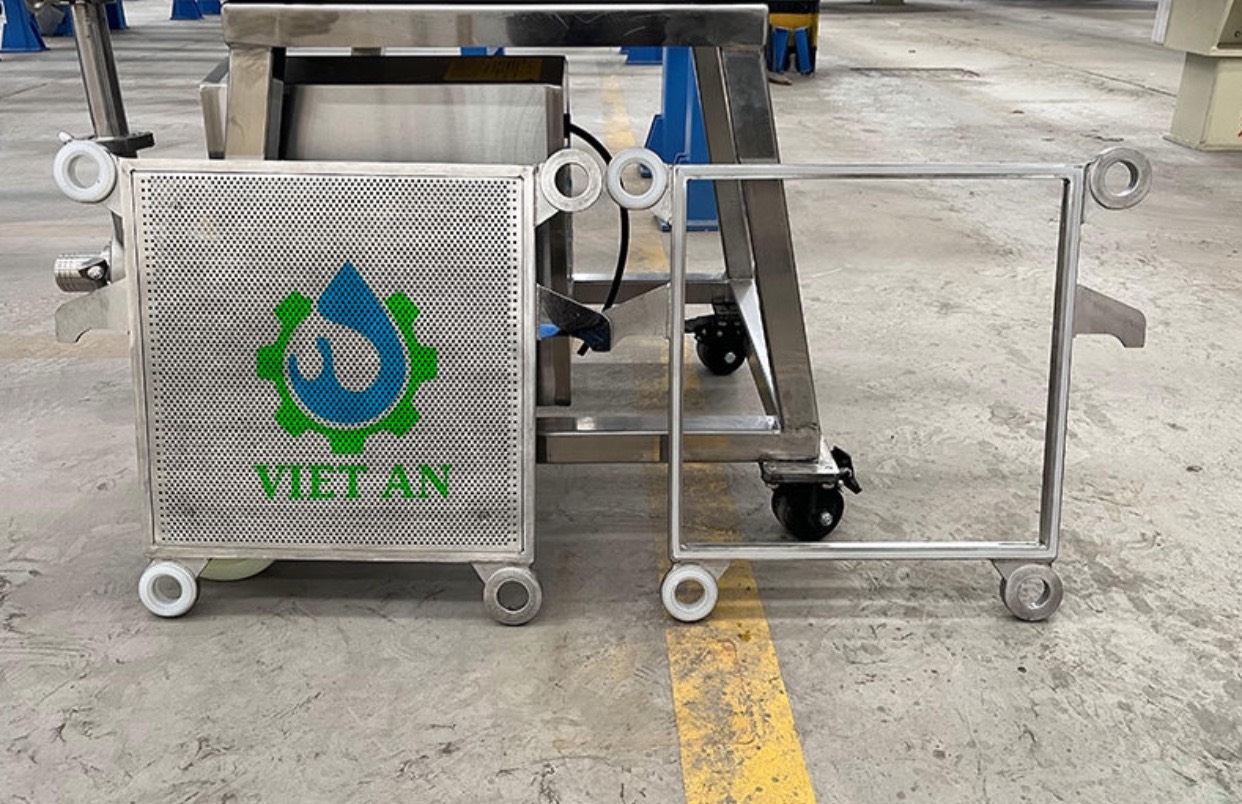

Tấm lọc bằng thép không gỉ

Tấm lọc bằng thép không gỉ, không thể thiếu trong hệ thống lọc, chủ yếu được sử dụng để lọc các vật liệu như than hoạt tính và đất tảo cát. Tấm lọc bằng thép không gỉ bao gồm năm lớp màn hình. Lớp giữa là một màn hình có các lỗ lớn hơn và đường kính dây thô hơn làm giá đỡ và hai lớp màn hình mịn hơn được đặt ở hai bên của màn hình hỗ trợ. , lớp ngoài cùng là lõi. Bộ lọc đóng vai trò chính trong quá trình lọc. Việc lắp ráp được chế tạo từ một tấm thép không gỉ cuộn, với lưới năm lớp được giữ chắc chắn với nhau bằng đinh tán.

Ưu điểm chính của tấm lọc bằng thép không gỉ bao gồm độ bền cực cao, dễ dàng vệ sinh và bảo trì. Vật liệu này không dễ bị hư hỏng bởi hầu hết các hóa chất, mang lại lợi thế khác biệt khi làm việc với axit hoặc kiềm. Ngoài ra, bề mặt inox nhẵn mịn giúp ngăn chặn cặn nguyên liệu và vi sinh vật phát triển, đảm bảo vệ sinh, an toàn cho quá trình lọc.

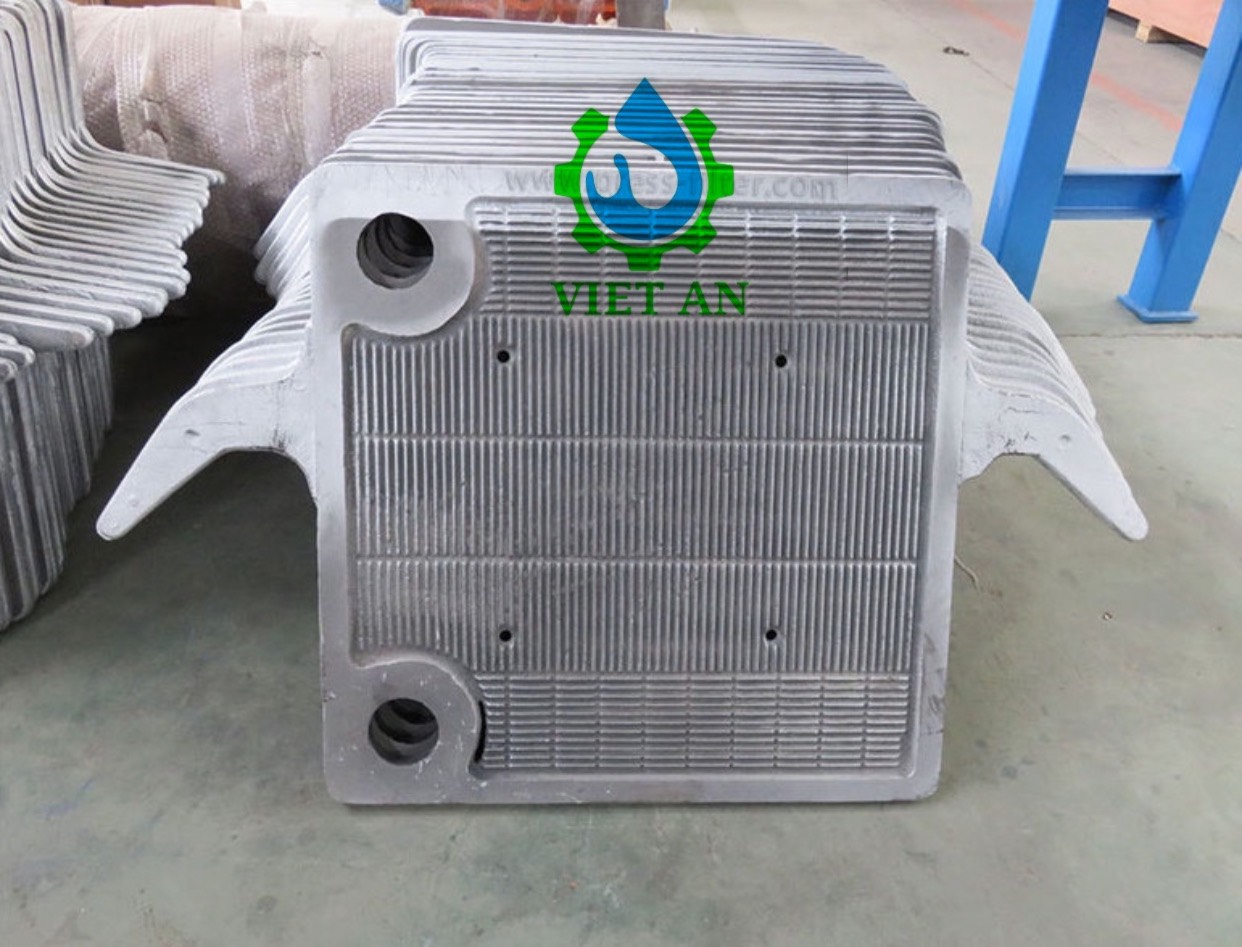

Tấm lọc gang

Gang là kim loại nặng và bền được sử dụng làm tấm lọc trong các ứng dụng đòi hỏi áp suất và nhiệt độ cao. Tấm lọc gang thường được sử dụng trong các vật liệu khó gia công hoặc các ứng dụng nhiệt độ cao do khả năng chống mài mòn và chịu nhiệt độ cao tuyệt vời. Loại tấm lọc này đặc biệt phù hợp cho các ứng dụng công nghiệp đòi hỏi độ bền thiết bị cao như công nghiệp hóa chất, khai thác mỏ và xử lý nước thải. Các tấm lọc bằng gang thường được thiết kế chắc chắn hơn và có thể chịu được áp suất vận hành cao hơn, khiến chúng trở nên xuất sắc trong việc xử lý các vật liệu lớn hơn hoặc đặc hơn. Đồng thời, tính chất vật lý của gang cũng đảm bảo tấm lọc có thể duy trì sự ổn định về hình dạng và kích thước trong quá trình sử dụng lâu dài, từ đó đảm bảo tính nhất quán và độ tin cậy của hiệu ứng lọc.
