Danh mục: Khớp nối mềm cao su
Hãng: WONIL
Mã sản phẩm: JIS10K
Tình trạng: Còn hàng
Liên hệ
(Giá đã bao gồm VAT)- Thân: Cao su tổng hợp - EMPD - NBR
- Đệm: Thép
- Các lớp bố: Thép dẻo
- Mặt bích: Thép mạ kẽm
- Tiêu chuẩn mặt bích: Tiêu chuẩn JIS10K
- Áp lực: 16bar, 10bar
- Nhiệt độ làm việc: -10 ~ 80 độ C
- Môi trường: Nước, nước thải, nước biển, khí, Axit loãng. dầu, xăng

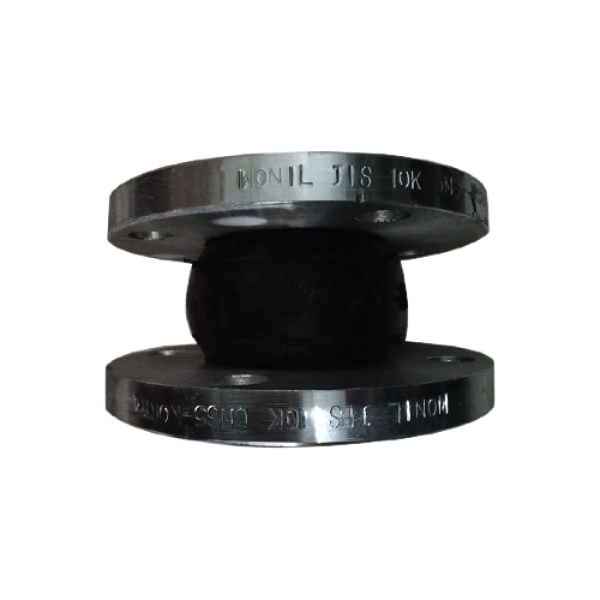

Khớp nối mềm cao su JIS10K là loại khớp nối mềm cao su mà có tiêu chuẩn mặt bích trên khớp được chế tạo theo tiêu chuẩn JIS10K.
Nếu quý khách hàng mua mới về lắp đặt thì cần lưu ý mua mặt bích tương ứng với tiêu chuẩn JIS10K để việc lắp ráp thuận lợi.
Nếu quý khách hàng mua về lắp thay thế thì có thể tra bảng tiêu chuẩn JIS10K sau đây để xem kích thước lỗ bắt bulong, tâm lỗ bulong có vừa không từ đó có thể ráp vào được hay không.
Khớp nối mềm cao su JIS10K hiện nay được rất nhiều đơn vị thi công đưa vào công trình bởi chất lượng của nó vượt trội hơn những dòng sản phẩm hiện có, nó có độ bền cao hơn, dễ dàng lắp đặt cũng như thay thế.

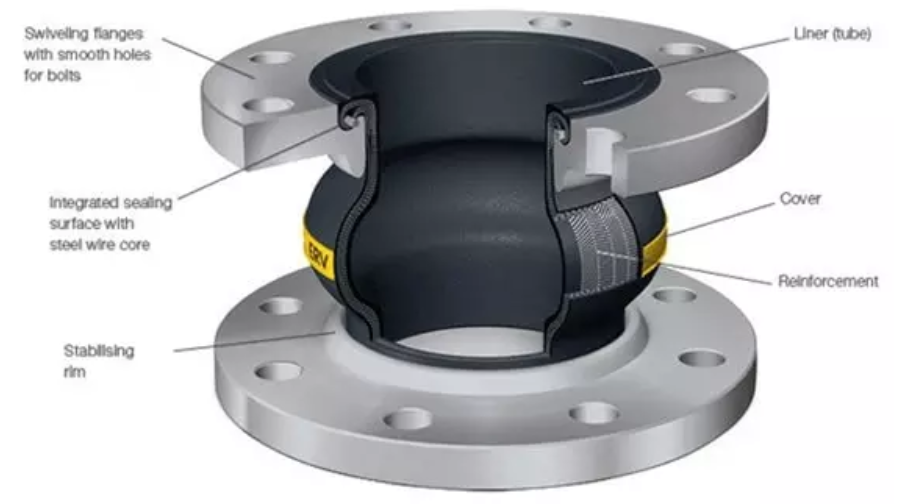

Cấu tạo của KHỚP NỐI MỀM CAO SU JIS10K
Để tiện tra cứu cho quá trình mua hàng chúng tôi xin giới thiệu bảng tra kích thước tiêu chuẩn mặt bích JIS10K như sau:
| Pipe Size | Đường kính ngoài ( D ) | Khoảng cách tâm 2 lỗ ( C ) | Đường kính lỗ bolt ( h ) | Số lỗ trên mặt bích | do | Bề dày ( t ) | f | G | |
| (inch) | (mm) | ||||||||
| 3/8″ | 10 | 90 | 65 | 15 | 4 | 17.8 | 12 | 1 | 46 |
| 1/2″ | 15 | 95 | 70 | 15 | 4 | 22.2 | 12 | 1 | 51 |
| 3/4″ | 20 | 100 | 75 | 15 | 4 | 27.7 | 14 | 1 | 56 |
| 1″ | 25 | 125 | 90 | 19 | 4 | 34.5 | 14 | 1 | 67 |
| 1.1/4″ | 32 | 135 | 100 | 19 | 4 | 43.2 | 16 | 2 | 76 |
| 1.1/2″ | 40 | 140 | 105 | 19 | 4 | 49.1 | 16 | 2 | 81 |
| 2″ | 50 | 155 | 120 | 19 | 4 | 61.1 | 16 | 2 | 96 |
| 2.1/2″ | 65 | 175 | 140 | 19 | 4 | 77.1 | 18 | 2 | 116 |
| 3″ | 80 | 185 | 150 | 19 | 8 | 90 | 18 | 2 | 126 |
| 3.1/2″ | 90 | 195 | 160 | 19 | 8 | 102.6 | 18 | 2 | 136 |
| 4″ | 100 | 210 | 175 | 23 | 8 | 115.4 | 18 | 2 | 151 |
| 5″ | 125 | 250 | 210 | 23 | 8 | 141.2 | 20 | 2 | 182 |
| 6″ | 150 | 280 | 240 | 23 | 8 | 166.6 | 22 | 2 | 212 |
| 7″ | 175 | 305 | 265 | 23 | 12 | 192.1 | 22 | 2 | 237 |
| 8″ | 200 | 330 | 290 | 23 | 12 | 218 | 22 | 2 | 262 |
| 9″ | 225 | 350 | 310 | 23 | 12 | 243.7 | 22 | 2 | 282 |
| 10″ | 250 | 400 | 355 | 25 | 12 | 269.5 | 24 | 2 | 324 |
| 12″ | 300 | 445 | 400 | 25 | 16 | 321 | 24 | 3 | 368 |
| 14′ | 350 | 490 | 445 | 25 | 16 | 358.1 | 26 | 3 | 413 |
| 16″ | 400 | 560 | 510 | 27 | 16 | 409 | 28 | 3 | 475 |
| 18″ | 450 | 620 | 565 | 27 | 20 | 460 | 30 | 3 | 530 |
| 20″ | 500 | 675 | 620 | 27 | 20 | 511 | 30 | 3 | 585 |
| 22″ | 550 | 745 | 680 | 33 | 20 | 562 | 32 | 3 | 640 |
| 24″ | 600 | 795 | 730 | 33 | 24 | 613 | 32 | 3 | 690 |
| 26″ | 650 | 845 | 780 | 33 | 24 | 664 | 34 | 3 | 740 |
| 28″ | 700 | 905 | 840 | 33 | 24 | 715 | 34 | 3 | 800 |
| 30″ | 750 | 970 | 900 | 33 | 24 | 766 | 36 | 3 | 855 |
| 32″ | 800 | 1020 | 950 | 33 | 28 | 817 | 36 | 3 | 905 |
| 34″ | 850 | 1070 | 1000 | 33 | 28 | 868 | 36 | 3 | 955 |
| 36″ | 900 | 1120 | 1050 | 33 | 28 | 919 | 38 | 3 | 1005 |
| 40″ | 1000 | 1235 | 1160 | 39 | 28 | 1021 | 40 | 3 | 1110 |
| 44″ | 1100 | 1345 | 1270 | 39 | 28 | 1122 | 42 | 3 | 1220 |
| 48″ | 1200 | 1465 | 1380 | 39 | 32 | 1224 | 44 | 3 | 1325 |
| 54″ | 1350 | 1630 | 1540 | 45 | 36 | 1376 | 48 | 3 | 1480 |
| 60″ | 1500 | 1795 | 1700 | 45 | 40 | 1529 | 50 | 3 | 1635 |
Sự thay đổi nhiệt độ hay những chấn động rung lắc khi vận hành gây ra bởi hệ thống. Những ảnh hưởng này gây tác động xấu đến đường ống nên chúng tôi cung cấp khớp nối mềm cao su jis10k để triệt tiêu các nhược điểm này. Nhờ cấu tạo thân khớp nối chống rung này làm bằng chất liệu cao su cho nên khớp nối mềm có khả năng chịu rung lắc, co giản khi nhiệt độ tăng cao.
Khớp nối cao su jis10k được ứng dụng rộng rãi trong nhiều hệ thống đường ống, hệ thống máy bơm, đường dẫn cấp thoát nước, nhà máy xử lý nước sạch - nước thải,...
Khớp nối mềm cao su jis10k là sản phẩm đáng tin dùng với nguồn gốc xuất xứ từ Hàn Quốc.Với giá thành hợp lý, chất lượng cao, hơn nữa còn dễ tháo lắp khá thuận tiện cho hoạt động của cả hệ thống. nếu quý khách hàng có nhu cầu vui lòng liên hệ trực tiếp thông tin dưới đây để được tư vấn chi tiết hơn nhé.
