Cấu Tạo Máy Ép Bùn Trục Vít Gồm Những Bộ Phận Nào?

Cấu tạo máy ép bùn trục vít gồm nhiều bộ phận được thiết kế phối hợp với nhau để thực hiện quá trình cô đặc, vận chuyển và tách nước khỏi bùn thải. Trong đó, các bộ phận quan trọng như trục vít, thân máy, đĩa tách nước, motor giảm tốc, bộ phận ép bùn, cửa xả bùn và hệ thống điều khiển quyết định trực tiếp đến hiệu suất hoạt động của thiết bị.

Với ưu điểm vận hành tự động, tiêu thụ điện năng thấp, ít phát sinh mùi và phù hợp với nhiều loại bùn thải, máy ép bùn trục vít đang được sử dụng phổ biến trong hệ thống xử lý nước thải của nhà máy thực phẩm, thủy sản, cao su, dệt nhuộm, chăn nuôi, sản xuất giấy và nhiều ngành công nghiệp khác.

1. Máy ép bùn trục vít là gì?

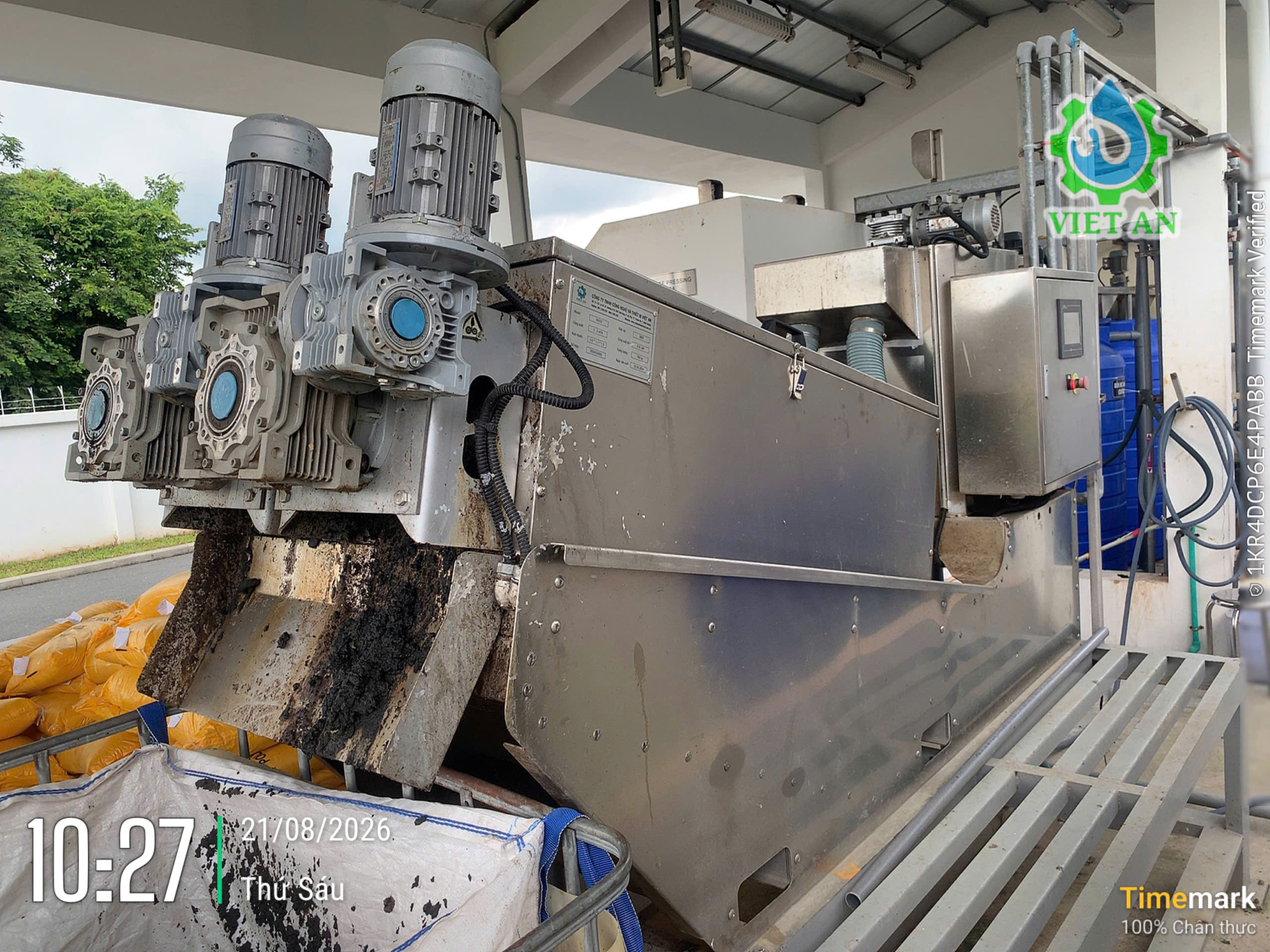

Máy ép bùn trục vít, còn gọi là máy ép bùn trục vít đa đĩa, là thiết bị dùng để tách nước ra khỏi bùn sau quá trình xử lý nước thải.

Bùn được đưa vào máy sau khi đã qua công đoạn keo tụ và tạo bông bằng polymer. Khi đi qua buồng ép, trục vít sẽ vận chuyển bùn về phía cuối máy. Khoảng cách giữa các đĩa và áp lực tại cửa xả giúp nước được tách ra khỏi bùn, tạo thành bánh bùn có độ ẩm thấp hơn.

Khác với một số loại máy ép bùn truyền thống, máy ép bùn trục vít có cấu tạo tương đối gọn, khả năng tự động hóa cao và có thể vận hành liên tục trong thời gian dài.

2. Cấu tạo máy ép bùn trục vít gồm những bộ phận nào?

Tùy theo công suất và thiết kế của từng nhà sản xuất, cấu tạo máy có thể thay đổi. Tuy nhiên, một hệ thống máy ép bùn trục vít cơ bản thường bao gồm các bộ phận chính sau:

2.1. Khung máy

Khung máy ép bùn trục vít là bộ phận chịu lực, có nhiệm vụ nâng đỡ toàn bộ cụm thiết bị như thân máy, motor giảm tốc, trục vít, bồn chứa và hệ thống điều khiển.

Khung thường được chế tạo từ tấm inox dày chịu lực. Đối với môi trường nước thải có tính axit, kiềm hoặc hóa chất cao, Việt An lựa chọn vật liệu full inox toàn bộ cho máy ép bùn trục vít.

Khung máy chắc chắn giúp thiết bị hoạt động ổn định, hạn chế rung lắc trong quá trình vận hành.

2.2. Thân máy – buồng ép

Thân máy là khu vực diễn ra quá trình cô đặc và ép bùn.

Bên trong thân máy bố trí trục vít và hệ thống đĩa tách nước. Bùn sau khi đi vào buồng ép sẽ được trục vít vận chuyển liên tục. Trong quá trình di chuyển, bùn chịu tác động của lực nén ngày càng tăng, đồng thời nước được tách ra qua các khe hở giữa các đĩa chuyển động và đĩa cố định.

Đây là một trong những cụm quan trọng nhất trong cấu tạo máy ép bùn trục vít.

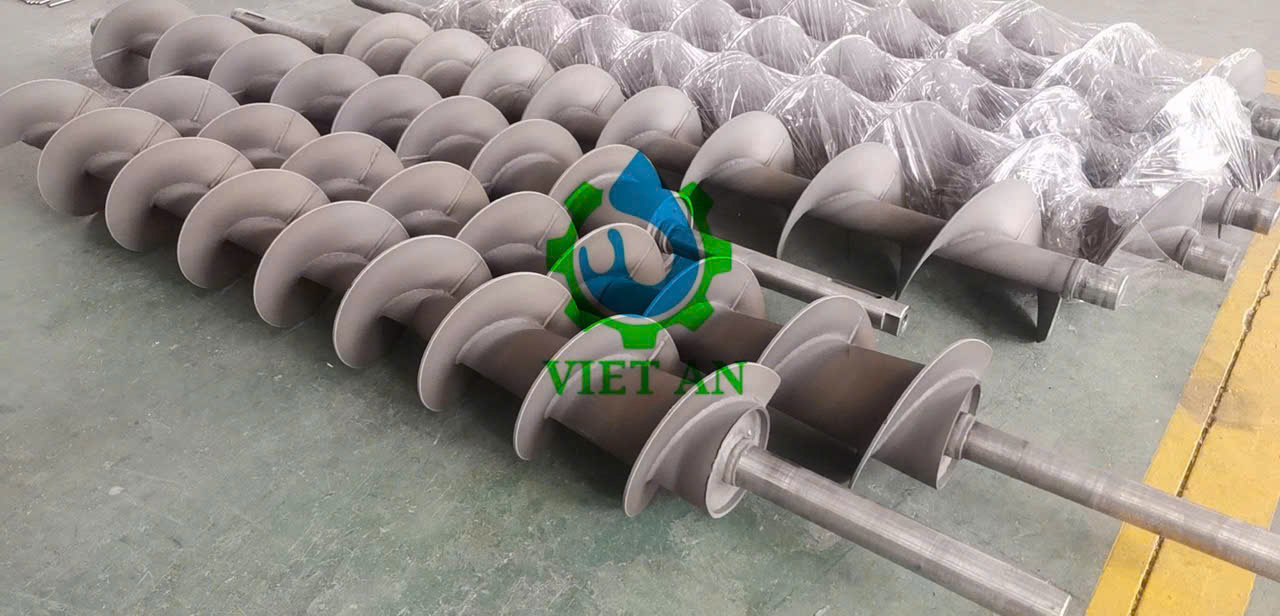

2.3. Trục vít

Trục vít máy ép bùn là bộ phận trung tâm của thiết bị.

Trục vít có nhiệm vụ:

• Vận chuyển bùn qua buồng ép.
• Tạo chuyển động của vòng đĩa chuyển động giúp quá trình tách nước tốt hơn
• Tạo lực nén trong quá trình ép.
• Đẩy bánh bùn về phía đầu ra của máy ép bùn.

Thiết kế bước vít thay đổi dọc theo chiều dài máy nhằm tạo điều kiện cho bùn được cô đặc và nén dần. Khi bùn tiến về cuối máy, thể tích chứa giảm và áp lực ép tăng lên.

Chất lượng trục vít ảnh hưởng trực tiếp đến tuổi thọ cũng như hiệu suất làm việc của máy.

2.4. Hệ thống đĩa tách nước

Một đặc điểm nổi bật của máy ép bùn trục vít đa đĩa là hệ thống các đĩa chuyển động và đĩa cố định được bố trí xen kẽ.

Khoảng hở rất nhỏ giữa các đĩa tạo thành đường thoát nước. Khi bùn được nén, nước có thể đi qua khe đĩa và thoát ra ngoài, trong khi phần chất rắn được giữ lại và tiếp tục di chuyển về phía cửa xả.

Hệ thống đĩa vừa có chức năng:

• Tách nước khỏi bùn.
• Hạn chế hiện tượng bùn bị dính hoặc bám quá nhiều.
• Hỗ trợ quá trình tự làm sạch trong quá trình vận hành.

Đây cũng là nhóm vật tư cần kiểm tra và thay thế sau một thời gian máy hoạt động, đặc biệt khi xử lý bùn có tính mài mòn cao.

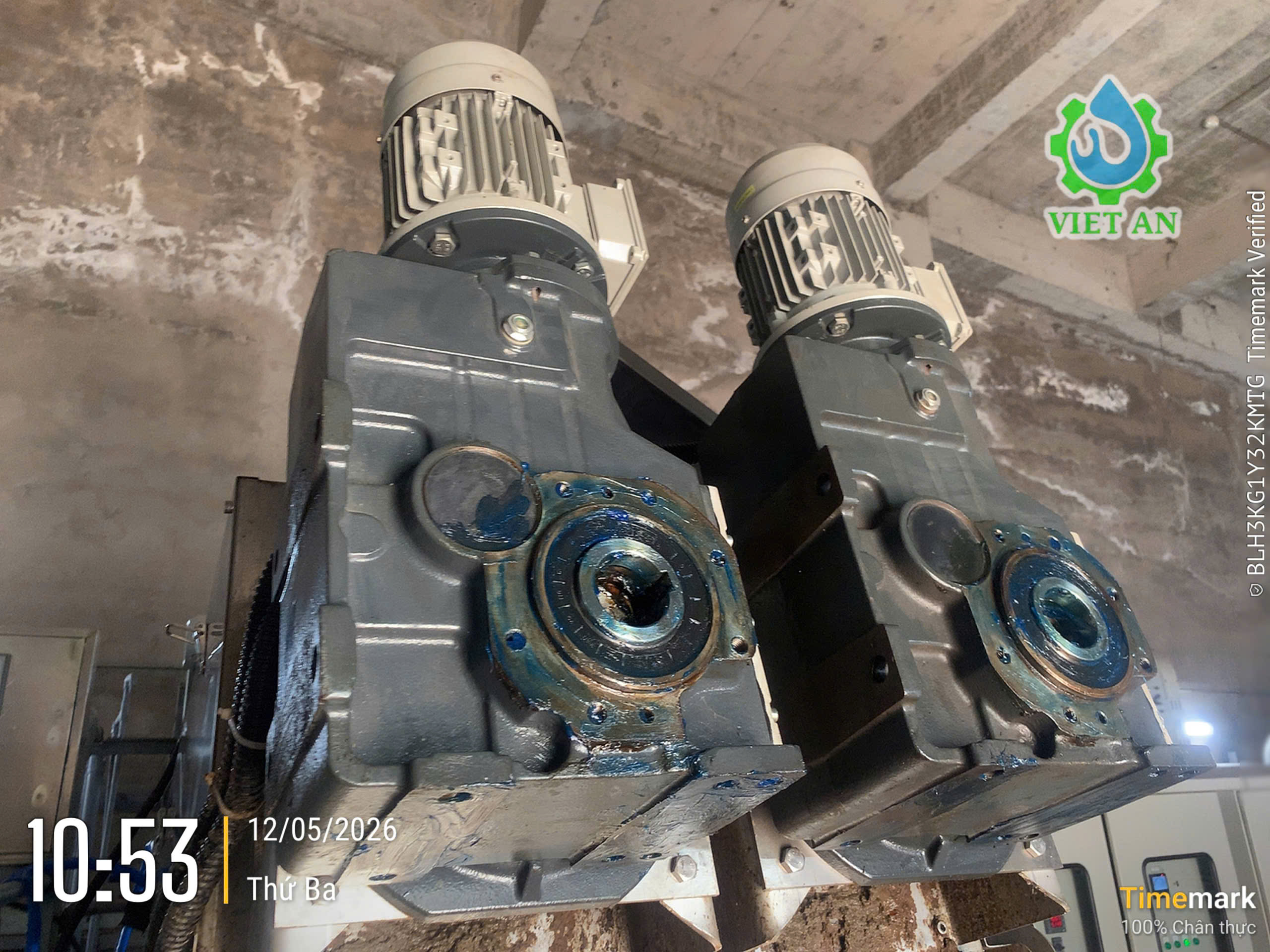

2.5. Motor và hộp giảm tốc

Motor cung cấp động năng cho toàn bộ hệ thống. Công suất motor được lựa chọn tùy thuộc vào model, công suất xử lý và đặc tính bùn.

Thông qua hộp giảm tốc, tốc độ quay của motor được giảm xuống mức phù hợp để truyền chuyển động cho trục vít.

Bộ truyền động cần đảm bảo:

• Hoạt động ổn định.
• Mô-men xoắn phù hợp.
• Ít rung và ít tiếng ồn.
• Có khả năng vận hành liên tục.

Việc lựa chọn motor và hộp giảm tốc đúng thông số giúp máy tiết kiệm điện và hạn chế sự cố trong quá trình vận hành.

2.6. Cửa xả bùn

Ở cuối buồng ép là cửa xả bùn.

Sau khi được cô đặc và ép, bánh bùn được đẩy ra ngoài thông qua cửa xả. Bộ phận này có thể được thiết kế với cơ cấu điều chỉnh áp lực nhằm kiểm soát mức độ ép và độ khô của bánh bùn.

Nếu cửa xả bị điều chỉnh quá chặt, tải lên motor có thể tăng. Ngược lại, nếu áp lực xả quá thấp, bùn có thể chưa được ép đạt yêu cầu.

Vì vậy, việc điều chỉnh cửa xả cần phù hợp với đặc tính của từng loại bùn.

2.7. Bồn chứa và khu vực tiếp nhận bùn

Một số dòng máy được tích hợp bồn chứa bùn hoặc phễu tiếp nhận để đưa bùn vào buồng ép.

Bùn từ bể chứa được bơm lên máy thông qua bơm bùn. Tại đây, bùn được phối trộn với polymer nếu hệ thống sử dụng cụm tạo bông riêng, sau đó đi vào máy ép.

Thiết kế khu vực tiếp nhận phù hợp giúp dòng bùn cấp vào máy ổn định, từ đó nâng cao hiệu suất ép.

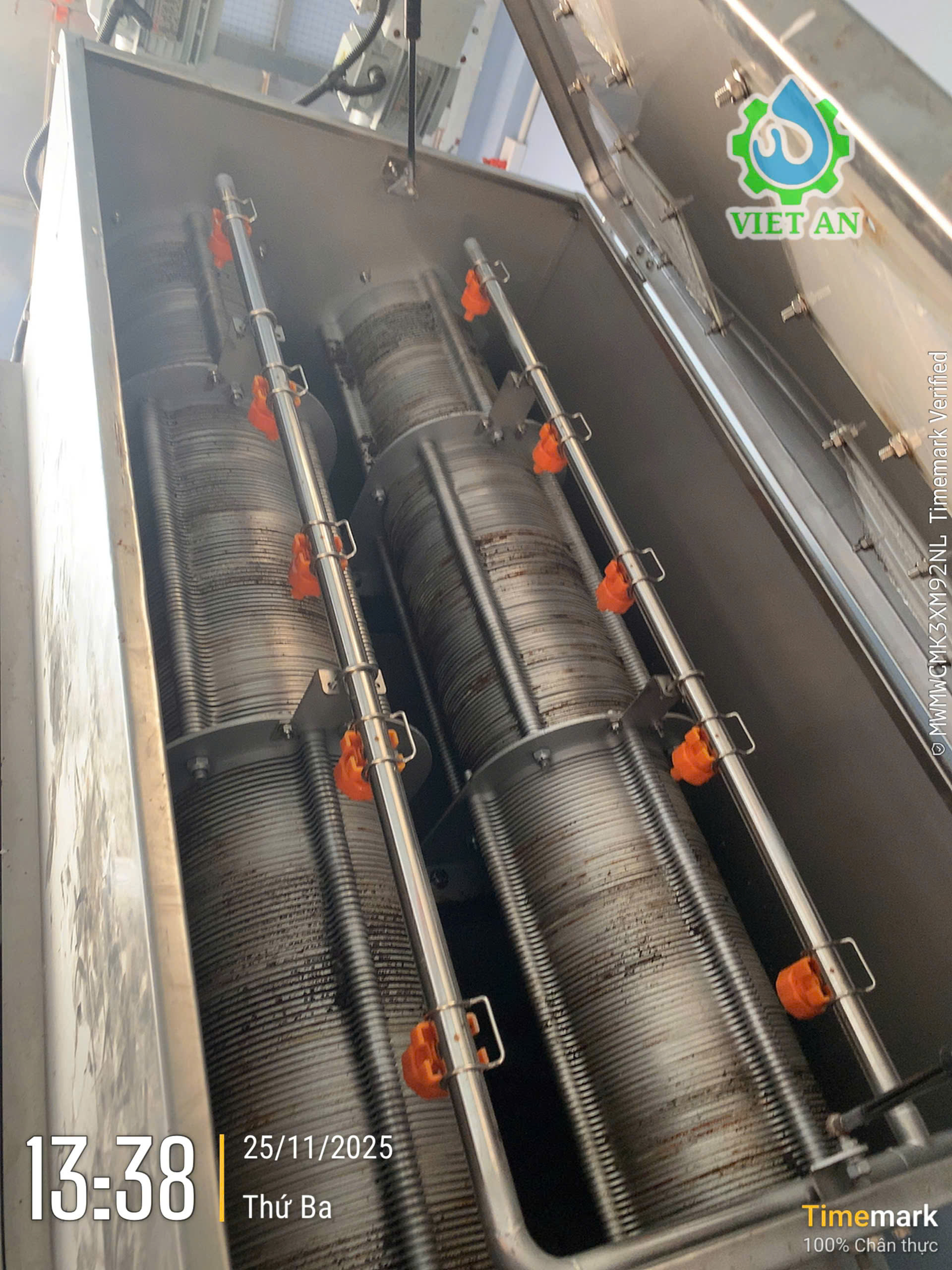

2.8. Hệ thống xịt rửa

Hệ thống xịt rửa có nhiệm vụ vệ sinh các đĩa và khu vực bên trong máy.

Sau khi kết thúc quá trình vận hành, hệ thống có thể tự động phun nước để loại bỏ bùn còn bám trên bề mặt thiết bị.

Đây là một ưu điểm quan trọng của máy ép bùn trục vít vì giúp giảm công việc vệ sinh thủ công và hỗ trợ duy trì hiệu suất tách nước.

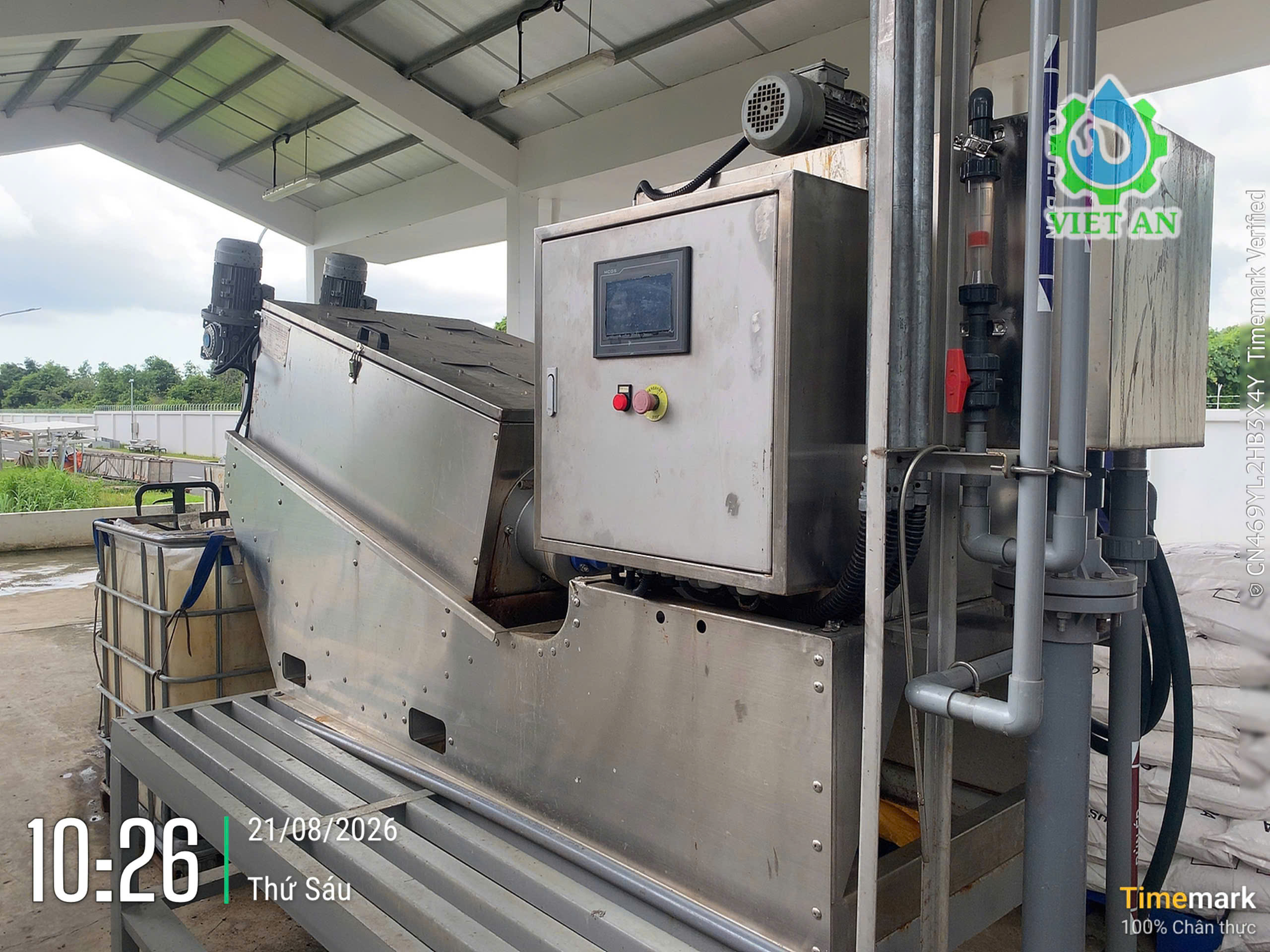

2.9. Tủ điện điều khiển

Tủ điện điều khiển máy ép bùn trục vít giúp người vận hành kiểm soát toàn bộ quá trình hoạt động của thiết bị.

Tùy cấu hình, tủ điện có thể bao gồm:

• Aptomat bảo vệ.
• Contactor.
• Relay.
• Biến tần.
• PLC.
• Màn hình HMI.
• Thiết bị bảo vệ motor.
• Các cảm biến và thiết bị điều khiển.

Đối với các hệ thống xử lý nước thải tự động, máy ép bùn có thể được tích hợp với hệ thống điều khiển chung của nhà máy.

3. Nguyên lý hoạt động dựa trên cấu tạo máy như thế nào?

Sau khi tìm hiểu cấu tạo máy ép bùn trục vít, có thể thấy quá trình ép bùn diễn ra theo các bước cơ bản:

Bùn → Tạo bông bằng polymer → Cô đặc → Trục vít vận chuyển → Tách nước → Nén bùn → Xả bánh bùn

Đầu tiên, bùn loãng được đưa vào máy. Polymer giúp các hạt bùn liên kết thành bông bùn lớn hơn, tạo điều kiện thuận lợi cho quá trình tách nước.

Bùn sau đó đi vào vùng cô đặc. Trục vít quay chậm liên tục vận chuyển bùn về phía cuối máy.

Khi bùn tiến sâu vào buồng ép, khoảng trống dành cho bùn giảm dần. Áp lực tăng lên khiến nước được tách ra qua các khe giữa hệ thống đĩa.

Cuối cùng, bùn được nén thành bánh và đẩy ra ngoài qua cửa xả.

Nước tách ra được thu gom và đưa trở lại hệ thống xử lý nước thải.

4. Những bộ phận nào ảnh hưởng nhiều nhất đến hiệu suất ép bùn?

Không phải tất cả bộ phận đều ảnh hưởng giống nhau đến hiệu quả ép. Một số cụm đặc biệt quan trọng gồm:

Trục vít: quyết định khả năng vận chuyển và tạo áp lực ép.

Hệ thống đĩa: ảnh hưởng trực tiếp đến khả năng thoát nước.

Cửa xả: quyết định mức độ nén cuối cùng của bánh bùn.

Motor – hộp giảm tốc: đảm bảo máy có đủ lực để vận hành ổn định.

Hệ thống polymer: ảnh hưởng rất lớn đến khả năng tạo bông và tách nước.

Do đó, nếu máy hoạt động nhưng bánh bùn quá ướt, không nên chỉ kiểm tra trục vít. Cần kiểm tra đồng thời nồng độ bùn, loại polymer, liều lượng polymer, tốc độ trục vít, cửa xả và tình trạng hệ thống đĩa.

5. Khi nào cần bảo trì máy ép bùn trục vít?

Để máy hoạt động ổn định, doanh nghiệp nên kiểm tra định kỳ các bộ phận như:

• Motor và hộp giảm tốc.
• Trục vít.
• Đĩa tách nước.
• Cửa xả bùn.
• Đường ống cấp bùn.
• Bơm bùn.
• Hệ thống polymer.
• Hệ thống phun rửa.
• Tủ điện và các thiết bị bảo vệ.

Đặc biệt, nếu xuất hiện các hiện tượng như máy ép bùn yếu, bánh bùn quá ướt, motor nóng, máy rung bất thường, bùn không ra hoặc lượng nước tách giảm, cần kiểm tra và xử lý sớm để tránh làm ảnh hưởng đến toàn bộ hệ thống xử lý nước thải.

6. Việt An – Sản xuất máy ép bùn trục vít theo nhu cầu

Công ty TNHH Công nghệ và Thiết bị Việt An là đơn vị chuyên sản xuất và cung cấp máy ép bùn trục vít phục vụ nhiều ngành công nghiệp và hệ thống xử lý nước thải.

Với kinh nghiệm 15 năm trong lĩnh vực máy ép bùn, Việt An cung cấp đa dạng giải pháp từ thiết kế, sản xuất, lắp đặt, chạy thử đến bảo trì và cung cấp vật tư thay thế.

Các model máy ép bùn trục vít được lựa chọn dựa trên:

• Lưu lượng bùn cần xử lý.
• Nồng độ chất rắn trong bùn.
• Tính chất bùn.
• Số giờ vận hành mỗi ngày.
• Yêu cầu về độ ẩm bánh bùn.
• Diện tích lắp đặt.
• Mức độ tự động hóa của hệ thống.

Ngoài máy mới, Việt An còn hỗ trợ kiểm tra, sửa chữa, bảo trì và thay thế vật tư máy ép bùn trục vít, giúp doanh nghiệp nhanh chóng đưa thiết bị trở lại hoạt động.

Kết luận

Hiểu rõ cấu tạo máy ép bùn trục vít giúp doanh nghiệp lựa chọn đúng thiết bị, vận hành hiệu quả và chủ động hơn trong việc bảo trì. Những bộ phận quan trọng như trục vít, hệ thống đĩa tách nước, thân máy, motor giảm tốc, cửa xả, hệ thống phun rửa và tủ điện điều khiển đều giữ những vai trò riêng trong quá trình ép bùn.

Nếu được lựa chọn đúng công suất, vận hành đúng kỹ thuật và bảo trì định kỳ, máy ép bùn trục vít có thể hoạt động ổn định, giảm lượng nước trong bùn và hỗ trợ doanh nghiệp tiết kiệm chi phí xử lý bùn thải.

Việt An nhận tư vấn, thiết kế, sản xuất và cung cấp máy ép bùn trục vít theo yêu cầu. Doanh nghiệp có thể cung cấp thông tin về lưu lượng nước thải, lượng bùn phát sinh và đặc tính bùn để được tư vấn model phù hợp.
